BAU BCU와 BMU 제어와 함께 에너지 저장용 Ecolite 레벨 3 배터리 관리 시스템
에너지 저장 시스템 레벨 3 아키텍처 다이어그램
레벨 3 배터리 시스템 아키텍처:첫 번째 레벨 제어: BAU는 배터리 배열의 다양한 배터리 클러스터를 중앙에서 관리하고 외부 PCS, UPS, EMS, 에어컨과 통신합니다.액체 냉각, 화재 보호 등

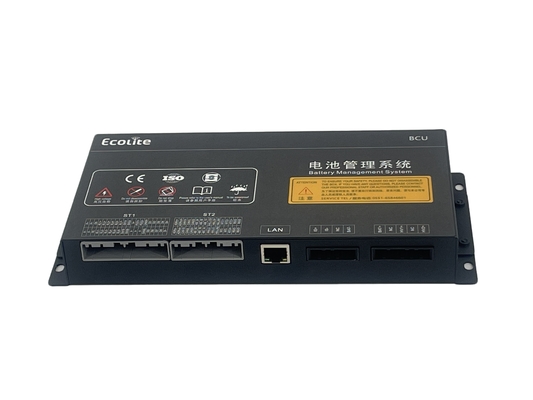

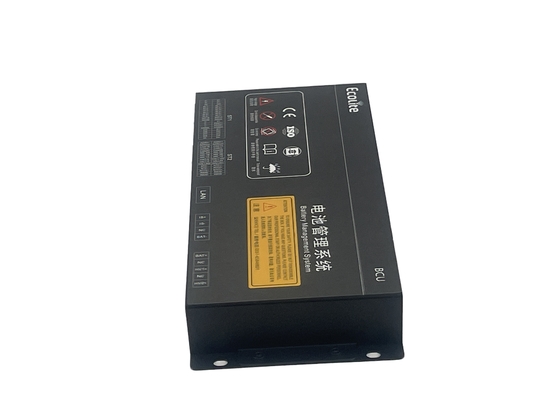

2차 제어: BCU1~BCU 각 배터리 클러스터를 관리하여 클러스터 배터리 정보를 수집하고, 고전압 제어 및 BAU에 클러스터 정보를 업로드합니다.
슬래브 컨트롤:BMU1~BMUn, 배터리 모듈의 전압, 온도 및 기타 정보를 수집하는 데 책임이 있습니다.
| 제품 | 함수 구성 | |||||
| BCU | 매개 변수 | 최소 값 | TypicalValue | 최대 단위 값 | 설명 | |
 |
전력 입력 | 9 | 24 | 32 | v | |
| 작동 전류 | 180 | 125 | 130 | mA | ||
| 정량력 | S3 | W | ||||
| CAN Bus | 3 | 채널 | 2차원 격리, 1차원 비 격리 | |||
| 485 버스 | 2 | 채널 | 2차원 격리 | |||
| LAN 인터페이스 (TCP/P) | 1 | 채널 | ||||
| 높은 엣지 출력 | 8+2 | 채널 | PWM 출력 2차원 지원 | |||
| 전환 입력 감지 | 9 | 채널 | 단면 진심 탐지, 1방향 | |||
| 건조 노드 출력 | 2 | 채널 | 등급 2A, 수동 출력 | |||
| 온도 감지 | 4 | 채널 | +2°C°C,-40~125°C,NTC-10K,100K를 지원합니다. | |||
| 전체 전압 감지 채널 | 3 | 채널 | 1 채널은 주요 및 부정적인 릴레 접착 감지 지원 | |||
| 전체 전압 감지 범위 | 12 | 1500 | V | 전체 압력 감지 오류 ≤ 0.3% | ||
| 배터리 팩의 등급 전압을 관리 | 1500 | V | 라스 로클 타지 소아, 전압을 견딜 수 있습니다. AC3100+, DC4380+ |
|||
| BMU의 수를 지원합니다. | 40 | PCS | ||||
| 전체를 감지합니다 | 6 | 500 | 스트랜드 | 용도 | ||
| 배터리 문자열 수 | BMU와 결합 | |||||
| 전류 탐지 | 2 | 채널 | 1개의 스플리터, 1개의 홀, 5v, 12v를 지원합니다. 동시에 데이터를 수집할 수 있습니다. |
|||
| 전류 감지 범위 | -1500 | 1500 | A | 범위 선택 | ||
| 현재 탐지 오류 | 0 | 1 | 1% FSR | A | 일반적인 오류 0.5% FSR 최대 오류 1% FSR | |
| 단열 시험 | 15% | KΩ | 0-200KΩ,실점<15KΩ;>200KΩ,실점≤+15% | |||
| 자동 BCU 주소 | 지원 | 단열 유형, 레벨 신호 주소 | ||||
| SOC 추정 오류 | 0 | 3% | 5% | ≤ 5% | ||
| SOH 추정 정확성 | 0 | 3% | 10% | |||
| 국영기업의 추정 정확성 | 0 | 3% | 5% | |||
| 제품 | 함수 구성 | |||||
| BAU | 매개 변수 | 최소 값 | TypicalValue | 최대 단위 값 | 설명 | |
|
전력 입력 | 9 | 24 | 32 | v | |
| 작동 전류 | 180 | 200 | 220 | mA | ||
| 정량력 | ≤5 | W | ||||
| CAN 버스 | 4 | 채널 | 단열 통신 | |||
| 485 버스 | 4 | 채널 | 단열 통신 | |||
| USB 인터페이스 | 1 | 채널 | 외부 데이터 저장용으로 사용 됩니다. 기본 32/64G | |||
| LAN 인터페이스 (TCP/IP) | 2 | 채널 | ||||
| 릴레이 드라이브 출력 (RL) | 4 | 채널 | ||||
| 건조 노드 출력 (DO) | 4 | 채널 | 등급 2A, 수동 건조 노드 | |||
| 디지털 입력 (DlH) | 2 | 채널 | 높은 수준의 탐지 | |||
| 디지털 입력 (DlL) | 2 | 채널 | 낮은 수준의 탐지 | |||
| 디지털 신호 전력 입력 | 1 | 채널 | 단열 신호 감지 전원 공급 장치 | |||
| BCU 수를 지원합니다. | 30 | PCS | ||||
| 제품 | 함수 구성 | ||||
| BMU | 매개 변수 | BMU16 | BMU32 | BMU48 | BMU64 |
|
작동 전압 범위 | 9~32V | |||
| 작동 전압 범위 | S50mA ((12V) /s25mA ((24V) | ||||
| 정량력 | ≤0.6W | ||||
| CAN 통신 | 1 채널 | ||||
| 전압 획득 문자열 수 | 16 | 32 | 48 | 64 | |
| 온도 감지점 | 4 | 8 | 12 | 16 | |
| 단일 세포 탐지 범위 | 0-5000mV; -0.5~6V 범위를 초과하면 AFE 손상을 일으킬 수 있습니다. | ||||
| 전압 획득 정확성 | ±5mV | ||||
| 온도 감지 정확도 ±2°C | ±2°C | ||||
| 균형 기능 | 지원, 수동 균형 | ||||
| 개항 노선의 균형 잡힌 수 | 8개의 채널마다 1개의 채널을 동원할 수 있습니다. | ||||
| 디지털 신호 전력 입력 | 최대 120mA,효율적 값 30-50mA | ||||
| 자동 주소 할당 | 지원 | ||||
| 출력 | 2방향 건조 접촉, 등급 2A, 수동 출력 | ||||
| 아날로그 입력 감지 | 2방향 (높은 가장자리 감지) | ||||
| 부트 로더 | CAN 버스 기록 및 쓰기를 지원합니다 | ||||
| CAN 통신 | 1 채널 | ||||
| 전원 공급 장치 반 역 연결 | 지원 | ||||
| 전력 과잉 방지 | 지원 | ||||
| 전압 저항 | 전압은 AC3100+, DC4380+ | ||||
| 작동 온도 | -40°C~85°C | ||||
| 저장 온도 | -40°C~125°C | ||||
| 보호 수준 | IP43, 방수성 없는 | ||||
| 습도 | <95%, 응축이 없습니다. | ||||
| 충격 | ≤5500m | ||||
| 자동 주소 할당 | 10~25Hz에서는 진폭이 1.2mm입니다. 26~500Hz에서는 최대 30m/S입니다. | ||||
| 떨어뜨려 | 1.5m, 수평 및 수직 방향으로 5 번, PCBA에 손상이 없습니다, 성능의 변화는 없습니다 | ||||
