BCU 에너지 저장용 고기압 배터리 관리 시스템
이 제품에 대해:

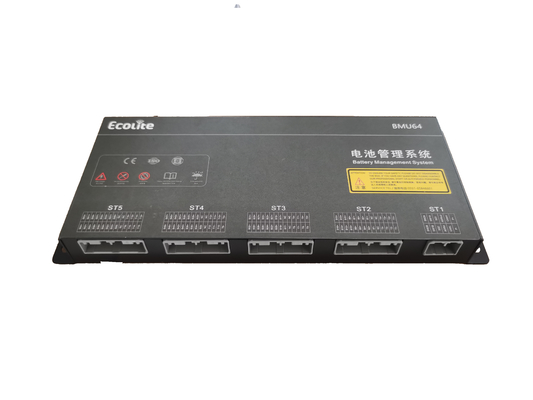

이코라이트 스마트 BMS 액티브 밸런스 홈 에너지 저장 리?? LFP 라이프PO4 배터리 8S 24V 16S 48V 100A 관리 시스템 BMS는 다양한 애플리케이션에 효율적인 에너지 저장 관리를 제공합니다.가정용 에너지 저장 시스템을 포함하여, 최적의 배터리 성능과 수명을 보장합니다.
사용자 정의 가능한 옵션: 이 제품은 사용자 정의 가능한 보드 두께, 구멍 크기, 라인 너비 및 라인 간격을 제공합니다.맞춤형 솔루션을 요청하는 고객에 의해 언급 된 것 처럼.
강력한 통신 프로토콜: BMS는 LAN, USB 인터페이스, CAN 통신 프로토콜을 지원할 수 있습니다.
에너지 저장 레벨 3 구조 시스템 다이어그램:
레벨 3 배터리 시스템 아키텍처
첫 번째 레벨 제어: BAU는 배터리 배열의 다양한 배터리 클러스터를 중앙에서 관리하고 외부 PCS, UPS, EMS, 에어컨, 액체 냉각, 방화 보호 등과 통신합니다.
2차 제어: BCU1~BCU 각 배터리 클러스터를 관리하여 클러스터 배터리 정보를 수집하고, 고전압 제어 및 BAU에 클러스터 정보를 업로드합니다.
슬래브 제어:BMU1~BMUn, 배터리 모듈의 전압, 온도 및 기타 정보를 수집하는 책임이 있습니다.
| 제품 | 함수 구성 | |||||
| BCU | 매개 변수 | 최소 가치 | 전형적 가치 | 최대 단위 값 | 설명 | |
 |
전력 입력 | 9 | 24 | 32 | v | |
| 작동 전류 | 180 | 125 | 130 | mA | ||
| 정량력 | S3 | W | ||||
| CAN Bus | 3 | 채널 | 2차원 격리, 1차원 비 격리 | |||
| 485 버스 | 2 | 채널 | 2차원 격리 | |||
| LAN 인터페이스 (TCP/P) | 1 | 채널 | ||||
| 높은 엣지 출력 | 8+2 | 채널 | PWM 출력 2차원 지원 | |||
| 전환 입력 감지 | 9 | 채널 | 단면 진심 탐지, 1방향 | |||
| 건조 노드 출력 | 2 | 채널 | 등급 2A, 수동 출력 | |||
| 온도 감지 | 4 | 채널 | +2°C°C,-40~125°C,NTC-10K,100K를 지원합니다. | |||
| 전체 전압 감지 채널 | 3 | 채널 | 1 채널은 주요 및 부정적인 릴레 접착 감지 지원 | |||
| 전체 전압 감지 범위 | 12 | 1500 | V | 전체 압력 감지 오류 ≤ 0.3% | ||
| 배터리 팩의 등급 전압을 관리 | 1500 | V | 라스 로클 타지 소아, 전압을 견딜 수 있습니다. AC3100+, DC4380+ |
|||
| BMU의 수를 지원합니다. | 40 | PCS | ||||
| 전체를 감지합니다 | 6 | 500 | 스트랜드 | 용도 | ||
| 배터리 문자열 수 | BMU와 결합 | |||||
| 전류 탐지 | 2 | 채널 | 1개의 스플리터, 1개의 홀, 5v, 12v를 지원합니다. 동시에 데이터를 수집할 수 있습니다. |
|||
| 전류 감지 범위 | -1500 | 1500 | A | 범위 선택 | ||
| 현재 탐지 오류 | 0 | 1 | 1% FSR | A | 일반적인 오류 0.5% FSR 최대 오류 1% FSR | |
| 단열 시험 | 15% | KΩ | 0-200KΩ,실점<15KΩ;>200KΩ,실점≤+15% | |||
| 자동 BCU 주소 | 지원 | 단열 유형, 레벨 신호 주소 | ||||
| SOC 추정 오류 | 0 | 3% | 5% | ≤ 5% | ||
| SOH 추정 정확성 | 0 | 3% | 10% | |||
| 국영기업의 추정 정확성 | 0 | 3% | 5% | |||
| 제품 | 함수 구성 | |||||
| BAU | 매개 변수 | 최소 값 | TypicalValue | 최대 단위 값 | 설명 | |
|
전력 입력 | 9 | 24 | 32 | v | |
| 작동 전류 | 180 | 200 | 220 | mA | ||
| 정량력 | ≤5 | W | ||||
| CAN 버스 | 4 | 채널 | 단열 통신 | |||
| 485 버스 | 4 | 채널 | 단열 통신 | |||
| USB 인터페이스 | 1 | 채널 | 외부 데이터 저장용으로 사용 됩니다. 기본 32/64G | |||
| LAN 인터페이스 (TCP/IP) | 2 | 채널 | ||||
| 릴레이 드라이브 출력 (RL) | 4 | 채널 | ||||
| 건조 노드 출력 (DO) | 4 | 채널 | 등급 2A, 수동 건조 노드 | |||
| 디지털 입력 (DlH) | 2 | 채널 | 높은 수준의 탐지 | |||
| 디지털 입력 (DlL) | 2 | 채널 | 낮은 수준의 탐지 | |||
| 디지털 신호 전력 입력 | 1 | 채널 | 단열 신호 감지 전원 공급 장치 | |||
| BCU 수를 지원합니다. | 30 | PCS | ||||
| 제품 | 함수 구성 | ||||
| BMU | 매개 변수 | BMU16 | BMU32 | BMU48 | BMU64 |
|
작동 전압 범위 | 9~32V | |||
| 작동 전압 범위 | S50mA ((12V) /s25mA ((24V) | ||||
| 명목 전력 | ≤0.6W | ||||
| CAN 통신 | 1 채널 | ||||
| 전압 획득 문자열 수 | 16 | 32 | 48 | 64 | |
| 온도 감지점 | 4 | 8 | 12 | 16 | |
| 단일 세포 탐지 범위 | 0-5000mV; -0.5~6V 범위를 초과하면 AFE 손상을 일으킬 수 있습니다. | ||||
| 전압 획득 정확성 | ±5mV | ||||
| 온도 감지 정확도 ±2°C | ±2°C | ||||
| 균형 기능 | 지원, 수동 균형 | ||||
| 개항 노선의 균형 잡힌 수 | 8개의 채널마다 1개의 채널을 동원할 수 있습니다. | ||||
| 디지털 신호 전력 입력 | 최대 120mA,효율적 값 30-50mA | ||||
| 자동 주소 할당 | 지원 | ||||
| 출력 | 2방향 건조 접촉, 등급 2A, 수동 출력 | ||||
| 아날로그 입력 감지 | 2방향 (높은 가장자리 감지) | ||||
| 부트 로더 | CAN 버스 기록 및 쓰기를 지원합니다 | ||||
| CAN 통신 | 1 채널 | ||||
| 전원 공급 장치 반 역 연결 | 지원 | ||||
| 전력 과잉 방지 | 지원 | ||||
| 전압 저항 | 전압은 AC3100+, DC4380+ | ||||
| 작동 온도 | -40°C~85°C | ||||
| 저장 온도 | -40°C~125°C | ||||
| 보호 수준 | IP43, 방수성 없는 | ||||
| 습도 범위 | <95%, 응축이 없습니다. | ||||
| 충격 | ≤5500m | ||||
| 자동 주소 할당 | 10~25Hz에서는 진폭이 1.2mm입니다. 26~500Hz에서는 최대 30m/S입니다. | ||||
| 떨어뜨려 | 1.5m, 수평 및 수직 방향으로 5 번, PCBA에 손상이 없습니다, 성능의 변화는 없습니다 | ||||
